Bildvermessung

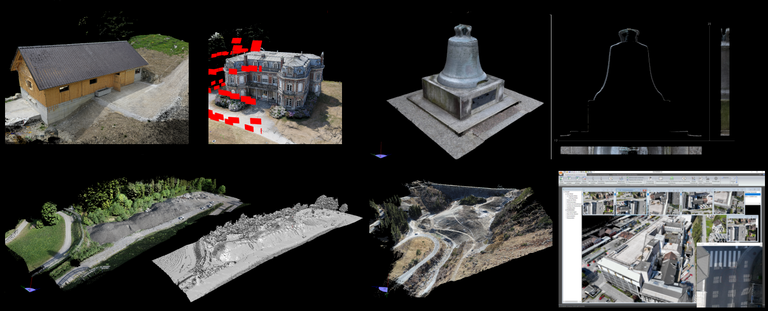

ELCOVISION 10 für Leica Viva/Nova

2 Leica Viva Panoramen mit erzeugter Punktwolke
2 Leica Viva Panoramen mit erzeugter Punktwolke und reflektorlos gemessenen Punkten
Mit ELCOVISION 10 für Leica Viva können Sie auf einfachste Weise ihre tachymetrischen Messungen mit photogrammetrischen Messungen aus den Bildern aller Leica Imaging Totalstationen wie TS11i, TS15i, TS16i, TS60, MS50, MS60 zu ergänzen.

ELCOVISION 10 für Leica Viva ist nahtlos in AutoCAD und BricsCAD integriert, alle Zeichenbefehle werden automatisch zu Messbefehlen.

Eine Vielzahl von zusätzlichen Zeichenbefehlen erleichtert zusätzlich die Zeichenarbeit. Als weitere Funktionen können Zeichnungen automatisch mit entzerrten Texturen aus den Leica Viva Bildern versehen werden, ebenfalls können Zeichnungen in die Bilder eingeblendet werden. In

Arbeitsweise vor Ort

Wenn Sie 3D Auswertungen mit ELCOVSION 10 für Viva planen nehmen Sie das Objekt von mindestens 2 Standpunkten mit mindestens 75% Bildüberlappung auf. Die Panoramabildfunktion der Leica Viva und Nova Instrumente ist optimal für diese Arbeit geeignet:

Panorama Mosaik Standpunkt links

Panorama Mosaik Standpunkt rechts



Arbeitsweise im Büro

Kopieren Sie einfach die gesamte DBX Ihres Messjobs von Ihrem Leica Instrument auf Ihren Computer. ELCOVISION 10 für Viva kann diese DBX ohne weitere Arbeitsschritte Ihrerseits einlesen, es sind keine Datenkonvertierungen oder andere Vorarbeiten notwendig. Sie können direkt mit der eigentlichen Vermessungsarbeiten und Auswertungen beginnen. Sie können nun Punkte nachmessen, Strichzeichungen erstellen, Punktwolken generieren etc.

Fragen Sie ihren Lokalen Leica Vertriebspartner nach einer Vorführung oder einer zeitlich begrenzten Vollversion von ELCOVISION 10! Oder verwenden Sie die Demoversion von ELCOVISION 10 für einen ersten Eindruck, Sie können dort allerdings keine Resultate speichern.


ELCOVISION 10 für Leica Viva/Nova ist vollständig in AutoCAD und BricsCAD integriert, alle Zeichenfunktionen des CAD können mit Messungen beaufschlagt werden, zusätzlich werden folgende Funktionen verfügbar gemacht:

  • Einblenden (Superimposition) einer CAD Zeichnung in digitale Bilder
  • Messen und zeichnen von Lotrechten mit einer Messung
  • Messen und zeichnen von 1 segmentigen Linien
  • Echtes 3D trimmen von Linien
  • Gleichzeitiges messen und zeichnen von 3D getrimmten Linien
  • Messen und zeichnen von 3D ausgeglichenen Linien
  • Messen und zeichnen von am BKS ausgerichteten Linien
  • Bogenschlag Funktion
  • Direktes messen und zeichnen von 3D Kreisen und Kreisbögen über 3 3D Punkte mit Plausibilitätskontrolle
  • Direktes messen und zeichnen von 3D Rechtecken über 3 3D Punkte mit Plausibilitätskontrolle
  • 2D Projektion einer Zeichnung auf jede beliebige Ebene
  • Optimiertes verschmelzen von Einzellinien zu 2D Polylinien und 3D Polylinien
  • Integrierter 3D Flächenmodelierer
  • Erzeugen von wasserdichten Oberflächen aus 3D Punktwolken und 3D Linienzeichnungen.
  • Erstellen von Höhenlinien aus Flächenmodellen
  • Direktes Messen und Einfügen von Blöcken mit automatischer Blockausrichtung
  • Direktes Messen und Einfügen von Zylindern und Quadern
  • Automatisches Entzerren von Bildern in die Zeichung
  • Automatisches Einfügen von Orthophotos in die Zeichnung
  • Ab BricsCAD V19: Direktes Einfügen der erzeugten Punktwolken in die Zeichung.
