ELCOVISION 10 CAD Plugins

ELCOVISION 10 BricsCAD Plugin mit Zeichnung, 3 Messbilder und 3D Punktwolke aus Bildern

ELCOVISION 10 ist in AutoCAD und BricsCAD nahtlos integriert. Dadurch werden alle Zeichenbefehle des CAD Programms direkt zu "Messbefehlen". Das heißt das zum Beispiel dass jeder Zeichenbefehl wie z.B. "Linie" direkt mit den Koordinaten aus Bildmessungen gezeichnet werden.

Dadurch werden diese CAD Systeme zu mächtigen photogrammetrischen Auswerteprogrammen. In den aktuellen Versionen von BricsCAD wie V19 und V20 können auch Punktwolken die von ELCOVISION 10 aus Bildern erzeugt mit wenigen Mausklicks in die Zeichnung importiert und dort weiter verarbeitet werden.

ELCOVISION 10 Ribbonbar in BricsCAD



Da die meisten CAD Programme zur Konstruktion von Objekten und nicht zur Rekonstruktion derselben optimiert sind, stellen die CAD Plugins von ELCOVISION 10 zahlreiche zusätzliche für die Vermessung optimierte Zeichenfunktionen wie automatisches messen und 3D Trimmen von Linien, Messen von Rechtecken, Kreisbögen, Ellipsen direkt über 3D Punkte etc zur Verfügung:

ELCOVISION 10 Tools Ribbonbar in BricsCAD

ELCOVISON 10 ist vollständig in AutoCAD und BricsCAD integriert, alle Zeichenfunktionen des CAD können mit Messungen beaufschlagt werden, zusätzlich stehen folgende Funktionen zur Verfügung:

  • Einblenden (Superimposition) einer CAD Zeichnung in digitale Bilder
  • Messen und zeichnen von Lotrechten mit einer Messung
  • Messen und zeichnen von 1 segmentigen Linien
  • Echtes 3D trimmen von Linien
  • Gleichzeitiges messen und zeichnen von 3D getrimmten Linien
  • Messen und zeichnen von 3D ausgeglichenen Linien
  • Messen und zeichnen von am BKS ausgerichteten Linien
  • Bogenschlag Funktion
  • Direktes messen und zeichnen von 3D Kreisen und Kreisbögen über 3 3D Punkte mit Plausibilitätskontrolle
  • Direktes messen und zeichnen von 3D Rechtecken über 3 3D Punkte mit Plausibilitätskontrolle
  • 2D Projektion einer Zeichnung auf jede beliebige Ebene
  • Optimiertes verschmelzen von Einzellinien zu 2D Polylinien und 3D Polylinien
  • Integrierter 3D Flächenmodelierer
  • Erzeugen von wasserdichten Oberflächen aus 3D Punktwolken und 3D Linienzeichnungen.
  • Erstellen von Höhenlinien aus Flächenmodellen
  • Direktes Messen und Einfügen von Blöcken mit automatischer Blockausrichtung
  • Direktes Messen und Einfügen von Zylindern und Quadern
  • Automatisches Entzerren von Bildern in die Zeichung
  • Automatisches Einfügen von Orthophotos in die Zeichnung
  • Ab BricsCAD V19: Direktes Einfügen der erzeugten Punktwolken in die Zeichung.

Lesen Sie auch:

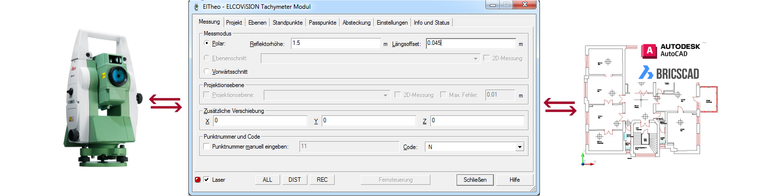

ELCOVISION 10 ElTheo
